ИТП-17.Щ9.К

Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.
Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.
При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.
Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества

• Совместимость с любыми датчиками
• Поддерживает 42 типа сигналов: ТС, ТП, U, I
• Компактный монтаж в щит
• В отверстие светосигнальной арматуры 22 мм
• Трехцветная индикация
• Построение до пяти цветоразделенных зон
• Две функции дискретного выхода
• Регулирование параметров или аварийная сигнализация

Возможности

• Индикация измеренного значения на трёхцветном цифровом дисплее
• Выход 200 мА, 42 В для сигнализации или управления
• Настройка динамической цветовой индикации по заданным порогам
• Режим статического отображения параметра: зелёный, жёлтый или красный цвет
• Индикация аварии при неисправности датчика
• Подключение через micro USB для настройки в Owen Configurator
• Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики

• Входы и выходы
• 1 × AI
• 1 × DO транзисторный ключ 200 мА 42 В
• Интерфейсы
• 1 × micro USB
• 2 типа корпусов
• щитовой 48×26×72мм
• настенный 71×51×30 мм
• Питание
• =24 В

Напряжение питания
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9 48×26×72 мм - IP65 со стороны лицевой панели -IP20 со стороны клемм
Корпус Н3 71×51×30 мм - IP65 -Цвет индикации -зеленый, желтый, красный
Индикатор 4-разрядный с высотой цифр 14 мм
Входы
Количество 1 × AI
Время опроса входа, не более 1 с

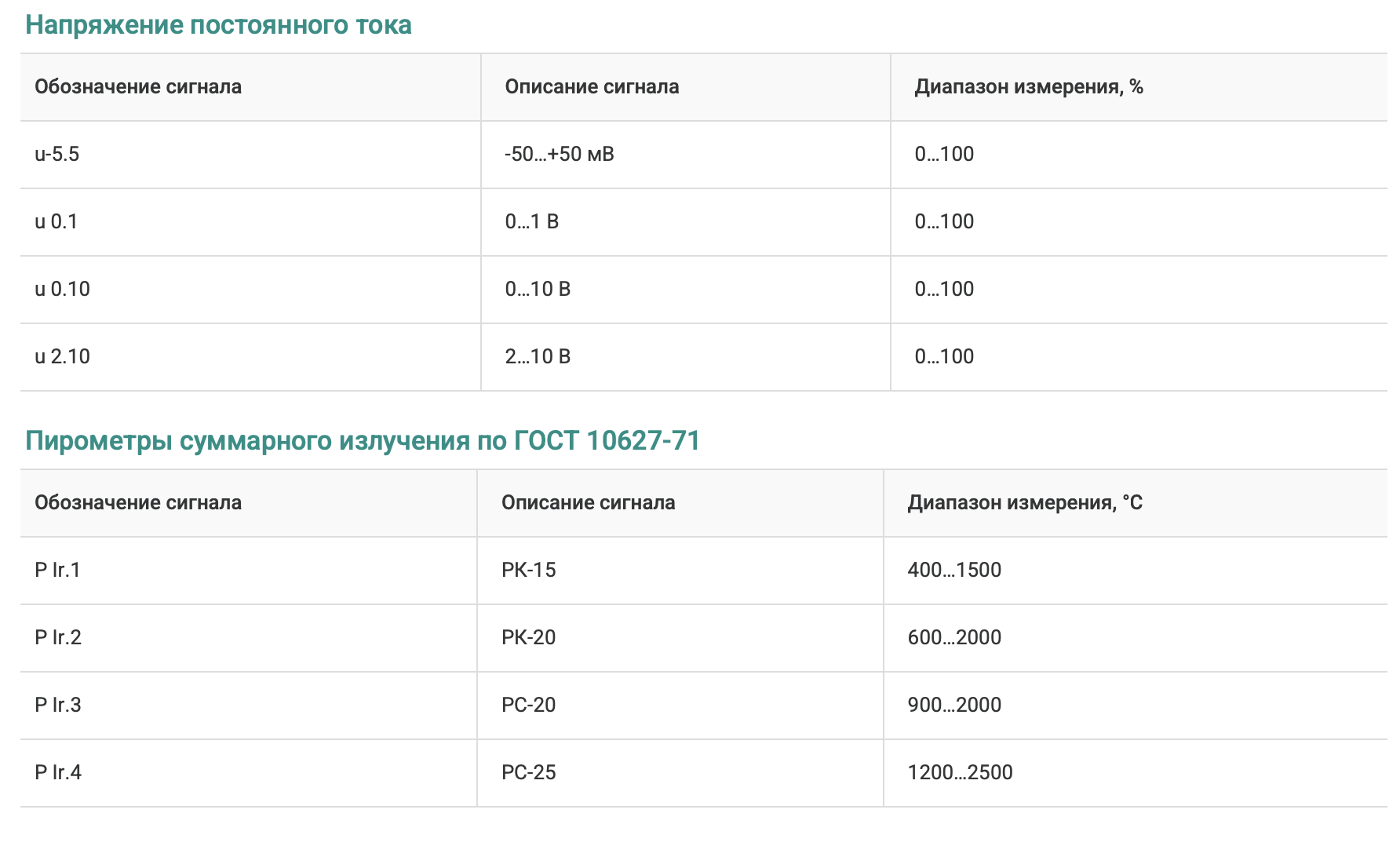

Подключаемые сигналы Ток: 0...5 мА, 0(4)…20 мА
Напряжение: 0(2)…10 В
Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н
Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более
100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:
±0,25 %
ТС, сигналы напряжения и силы постоянного тока
±0,5 %
ТП, пирометры
Выходы
Количество 1 × DO, выход К
Тип выхода К
Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура -40…+60 ⁰С
Средняя наработка на отказ 100 000 ч
Средний срок службы 12 лет
Гарантия 2 года
Устойчивость к механическим воздействиям
Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям
Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

C 50 -ТСМ (Cu50) W100="1.426 -50…+200
50 C - ТСМ (50М) W100="1.428 -180…+200
P 50 ТСП (Pt50) W100="1.385 -200…+850
50P ТСП (50П) W100="1.391" -200…+850
C100 ТСМ (Cu100) W100="1.426 -50…+200
100C ТСМ (100М) W100="1.428 -180…+200
P 100 ТСП (Pt100) W100="1.385 -200…+850
100P ТСП (100П) W100="1.391" -200…+850
100n ТСН (100Н) W100="1.617 -60…+180
C500 ТСМ (Cu500) W100="1.426 -50…+200
500C ТСМ (500М) W100="1.428 -180…+200
P500 ТСП (Pt500) W100="1.385 -200…+850
500P ТСП (500П) W100="1.391" -200…+850
500n ТСН (500Н) W100="1.617 -60…+180
C 1.0 ТСМ (Cu1000) W100="1.426 -50…+200
1.0 C ТСМ (1000М) W100="1.428 -180…+200
P 1.0 ТСП (Pt1000) W100="1.385 -200…+850
1.0 P ТСП (1000П) W100="1.391" -200…+850
1.0 n ТСН (1000Н) W100="1.617 -60…+180
